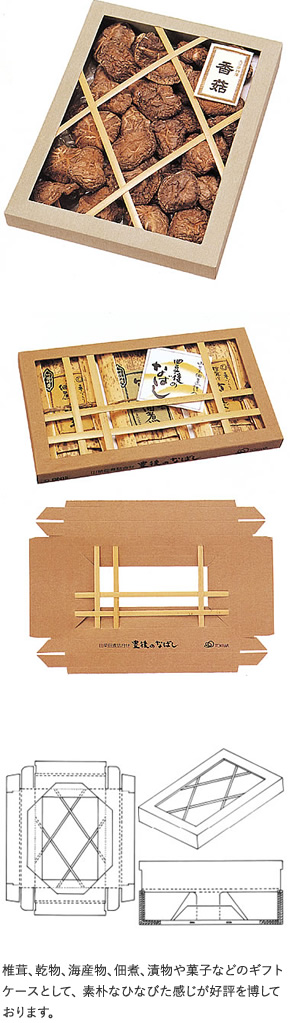

1枚の厚紙の中央部に想定した紙箱の底部又は頂部となるべき方形の部分の四辺に、それぞれ隣接して紙箱の縁の外壁部となるべき長方形の部分を設け、更にその外側に隣接して紙箱の縁の内壁部となるべき長方形の部分を設け、この内壁部となるべき長方形部分に接 して適宜の折り込み部を設け、上記各部の境界線に沿って、外側の部分を内側へ折り曲げてなる組立式紙箱において、紙箱の頂部とな るべき方形部分の内側に、この方形の各辺に平行な辺を有する方形の窓を想定し、この窓の各辺に接して内側にそれぞれ台形の折り返 し部を設け、この4個の折り返し部に接して、その内側にそれぞれ折り込み部を設け、かつ前記の窓の各辺上の適宜の個所にそれぞれ切れ目を入れて杆状の部材を挿通した後、窓の輪郭線に沿って前記折り返し部を折り返して杆状の端部を包み込むと共に、前記折り込み部を組立式紙箱の縁の外壁部と内壁部との間に挟み込んだことを特徴とする窓を設けた組立式紙箱。

本考案は組立式紙箱に係り、特に組立式紙箱を方形の容器の蓋とし て用いるため、その頂部に窓を設けた組立紙箱に関するものである。

なお、本実地例の如く窓を設ける杆状の部材として竹片を用いると、 価格が手ごろで、加工が容易で、かつ適度の弾性がある上に、商品と しての風趣を添えるという効果があるが、竹片に替えて木材、プラ スチック材などで作った杆状の部材を用いることもできる。

本考案 は、組立紙箱の材料である厚紙の窓に当たる個所の内側に折り返し部および折り込み部を設け、この折り返し部の折り目によって窓の縁を 形成し、折り込み部を外壁と内壁との間に挟み込むと共に、前記折り返し部の折り目に沿って設けた切口に竹片などを挿通してその両端を 組立紙箱の中に挟みこむことによって、接着剤や補強テープなどの材料を使用せずに、美麗で丈夫な窓つきの紙箱を安価に作ることができるという効果がある。

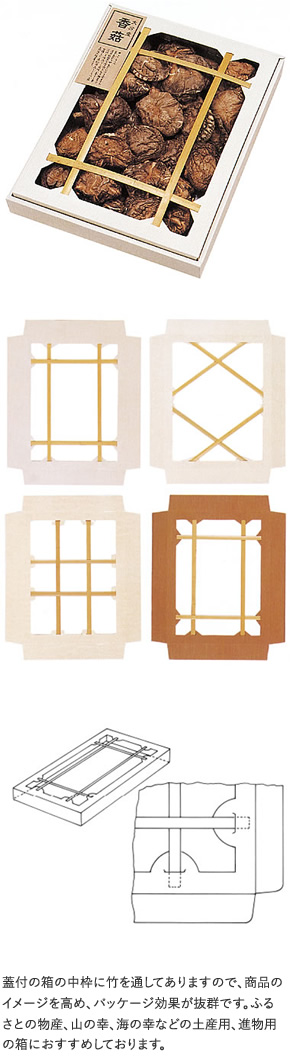

一側面を開放された内箱と、内箱の開放側面を覆う上壁及び内箱内に上壁を支持させる側壁をもつ中枠と、一側面を開放されかつこの開放側面から内箱にかぶせうる大きさをもつ外箱とを有していて、内容物が内枠及び内箱により形成される空間に収容されていると共に、中枠の上壁に設けられた窓を通して外から見えるようにしてある包装用箱において、突出壁が窓内に向かって延びて上壁と一体に設けられ、スリットが突出壁と窓との境界線附近に位置して設けられ、条が窓を横切って窓上に配置されていると共に両端をスリットにそう入させてあることを特徴とする包装用箱。

この考案は包装用箱に関している。この種のものにおいて、内箱と中枠と外箱とを有していて、内容物を内箱に容れたあと中枠をかぶせ、さらに外箱を内箱にかぶせるようにしあっって、外箱をひらいた状態で店頭に置かれたときに、内容物を中枠の窓を通して見せるようにしたものは、進物用の包装箱として広く用いられている。

考案の目的は、内容物をより引き立つようにすることが出来、なおかつ容易に製作出来る、この種の中枠付きの包装用箱を提供することにある。条は竹製としたが合成樹脂など他の材質でもよく、要は箱の中に入れる内容物が引き立つ材質を用いればよい。

たとえば、内容物が椎茸等の農産物の場合には前途の竹が適している。また、同様に、条で窓上に組む形状及び条の本数についても前途の格子状に限定されるものではなく、内容物が引き立つものであれば限定されない。

本考案の包装用箱は、条が中枠の窓上に設けられていて、外箱を開けたときに内容物が中枠の上壁及び条により装飾されている為、装飾効果が高まり、内容物が引き立ち、ひきつける効果があるばかりか、条の中枠への装着が、窓内に向かって延びる突出壁を中枠上壁に一体に設け、突出壁と窓との境界附近にスリットを形成し、突出壁のたわみにより大きく開いたスリットに端部を案内されながら挿入されることにより、作業を容易にかつ敏速になすことが出来るので、きわめて実用価値の高いものである。
